SP武川の新製品、モンキー125用スーパーマルチDNメーター付けたよ！
http://www.takegawa.co.jp/products/detail.php?product_id=4153&category_id=2045
速度と回転数検知で何速かギヤポジションインジケーターも付くって書いてあるけど
まあいいや今日は取付
大型バイクだと自分でいじっていいのかなとちゅうちょするけど
（それが罠^^;）
あんた大型バイク並みの価格になってるよ笑
（車両40万、改造費100万^^;）
このサブメーターが無くなるね、武川のスモールDNタコメーター
サブメーターが無くなったら無くなったで寂しくなるな^^;）
ヘッドライトカバーのネジを外して
デコボコ道走った時、このヘッドライトの上の爪が外れて前に出たことがある
爪を外して
カプラー外して、ヘッドライトユニットを摘出

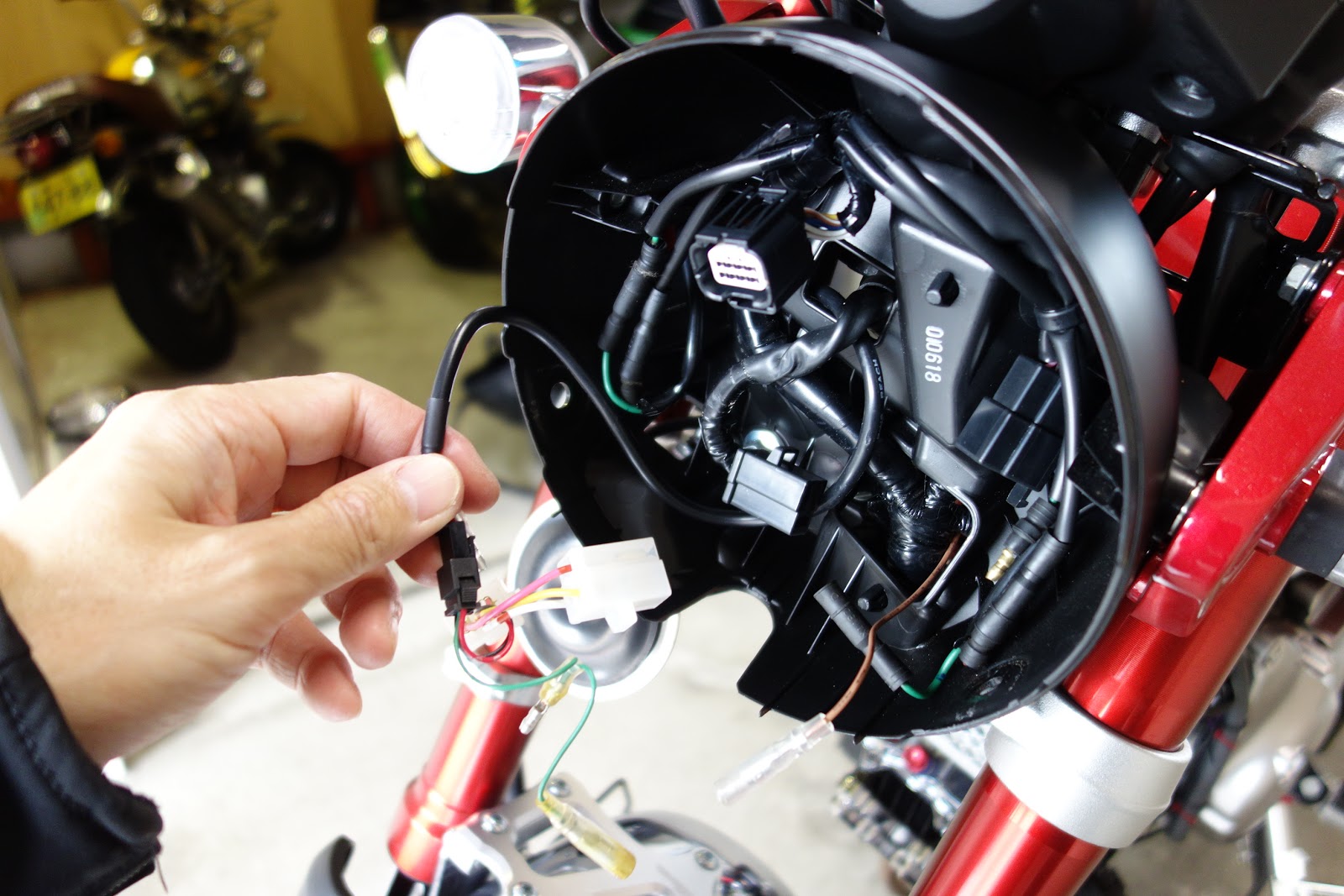

この2つのカプラーがメインハーネスの間にかますサブメーターの配線
今回はこれもいらなくなるからいいね
外は雨だから今日はメーター付けても試走はできないな^^;）
ヘッドライトカバーの取付ネジも外す
この奥にもボルトあるので取る
いま気付いたけど俺んち
障子以外にも網戸がバリバリに裂けてる笑
この配線が束になってバンドで留まってる
あのバンドの突起を抜かないと配線取れない
おもいっきり引っ張ったら外れた笑
ヘッドライトカバーが外れた
純正メーターのカプラーはこの中だ
外して
カプラーを抜く
メーター取れた
純正メーターは先週最後に乗った時点で
2300km走りました
これが全付属品
イグニッションコイルから回転数を計る配線
外部スイッチ配線があります
ステーの防振ラバーゴムの形が細かい
ちゃんと端が切り欠きになってる
裏にメーターカバーを付けて
メーターリングと隙間空きます
ステーを付けて
メーターのカプラーを接続する
防水処理した方がいいって
こんな感じか～、メーター1個になったぞ
そうだついでにキタコのエアロバイザー付けよう
https://www.kitaco.co.jp/goods_detail.html#sid=P670-1300100
メインメーターもノーマルと同じ位の大きさだよね
ヘッドライトステーを外して
こんな感じかな
おや、ここのカプラーが雨に弱そう
以前シグナスXのポジションライトのカプラーが濡れてたら
緑青吹いて接点不良になったからな^^;）
ん、こっちの配線も水溜まりそうじゃん
ヘッドライトステーが内側留めなので大変^^;）
ステーが付いた
ん？アンダーブラケットの下が錆びてる
シャッターは水つたってきてるし、今日も新聞敷いとくと湿気でヘナヘナだよ
さてこの配線達をなんとか整理して
ギリギリヘッドライトカバー付いた
タコメーターの配線（茶配線）は既に
イグニッションコイルから来てるので
ヘッドライトユニットを付けて
メーター動くよね？笑
うん、タコが大きくなって見やすくなったね
こんな感じだが
バイザーを3段階の一番上に付けて

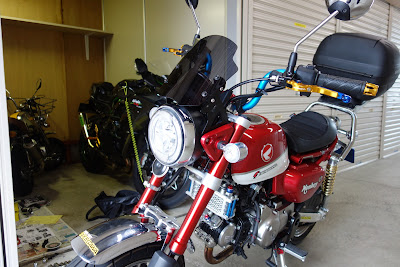

こんな感じだ
いいじゃんキタコのエアロバイザー！
今まで風もろに受けてたからね
スクリーンをどうしようか悩んでたけど
これで一気に解決！
外部スイッチは夜でも分かりやすいようここに付けた
このボタンでメーターの全ての操作を行う
油温計は既に装着してあるので、このセンサーは空中放置、外気温計にしよう
指で触ったらすぐ正確に体温計ってたから
ひとまず今回は失敗することなく
試走とギヤポジションの設定はまた今度ね～
本日の動画↓
https://youtu.be/PpN8aXEu07o
